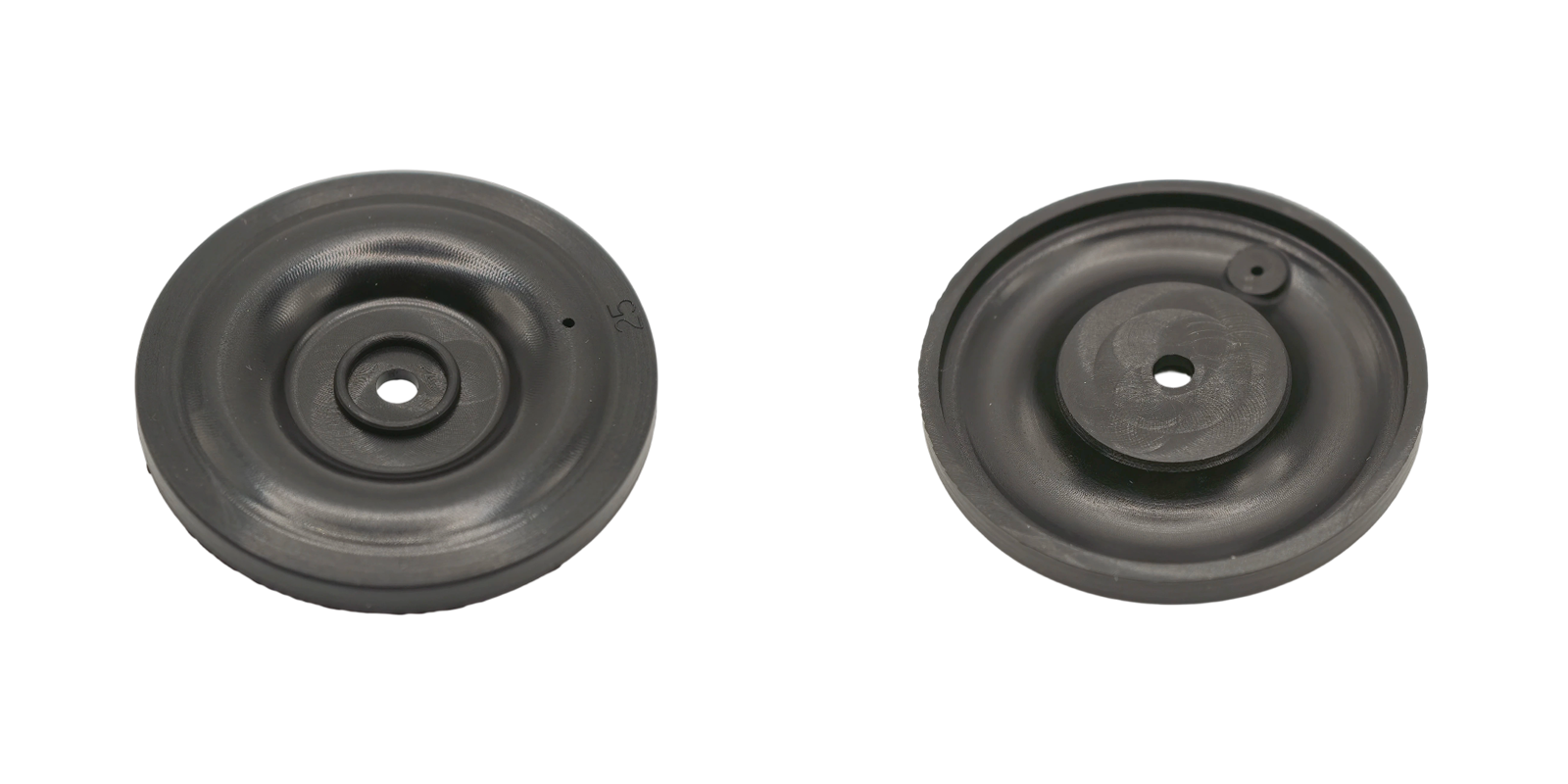

Ini adalah diafragma karet yang dirancang untuk pompa diafragma. Itu terbuat dari HNBR. Ini menampilkan profil berundak berbentuk cakram dengan struktur melingkar keseluruhan. Permukaannya mengadopsi desain cekung bertingkat multi-lapis (dengan lubang melingkar di tengah dan tepi berbentuk busur di cincin luar). Tonjolan pemosisian kecil tertanam di samping. Kekerasannya 65–70°. Ini fleksibel dan tangguh. Ini sangat sesuai dengan posisi pemasangan rongga pompa diafragma pneumatik. Sebagai daya inti dan komponen penyegelan untuk peralatan transfer fluida, ia mematuhi standar ketat Diafragma & Gasket Penyegelan dan Komponen Segel Tekanan. Ini sepenuhnya kompatibel dengan persyaratan aplikasi Pompa Diafragma Tertutup dan Pompa Transfer Cairan Tertutup.
Fitur Produk
1. Fungsi
1) Transmisi Daya Inti untuk Pompa Diafragma Pneumatik Ini berfungsi sebagai komponen penting dari badan pompa. Ini mengubah tekanan ujung pneumatik menjadi daya transfer fluida melalui deformasi bolak-balik. Ini mendorong pengisapan dan pembuangan media (cairan, bubur) di rongga pompa. Ini mencapai pengiriman medium yang stabil. Kinerja transmisi daya ini memenuhi tuntutan ketat Pompa Hidraulik Tersegel Mikro dan sistem transfer cairan efisiensi tinggi.
2)Penyegelan dan Isolasi Rongga PompaIni sangat pas dengan dinding bagian dalam rongga pompa dan komponen penghubung. Ini memisahkan ruang pneumatik dari ruang medium. Ini mencegah kebocoran udara terkompresi. Ini menghindari aliran balik media yang ditransfer atau infiltrasi ke ujung pneumatik yang dapat menyebabkan kerusakan komponen.
3)Adaptasi terhadap Gerakan Bolak-balik PompaIni memanfaatkan karakteristik elastisitas dan kekerasan bahan HNBR. Ini beradaptasi dengan gerakan bolak-balik frekuensi tinggi dari pompa diafragma pneumatik. Ini memastikan pengoperasian badan pompa yang berkelanjutan dan stabil. Ini mengurangi keausan komponen selama pergerakan.
2. Karakteristik Kinerja
1)Bahan HNBR + Kekerasan 65–70° Menyeimbangkan Elastisitas dan Daya TahanHNBR (Karet Nitril Butadiena Terhidrogenasi) memiliki ketahanan minyak, ketahanan aus, dan kekuatan sobek yang luar biasa. Dibandingkan dengan NBR biasa, ia memiliki ketahanan yang lebih baik terhadap suhu tinggi dan rendah (mampu menahan kondisi kerja mulai dari -40℃ hingga 150℃). Pengaturan kekerasan sedang-tinggi 65–70° mempertahankan elastisitas yang cukup untuk membalas deformasi dan kesesuaian penyegelan. Ini menghindari deformasi plastik atau kerusakan yang disebabkan oleh gerakan bolak-balik frekuensi tinggi dalam jangka panjang. Ini memperpanjang masa pakai diafragma. Keunggulan kinerja ini selaras dengan spesifikasi teknis Diafragma Ketat Fluida dan komponen penyegel fluida tugas berat.
2)Struktur Bertingkat + Tonjolan Penempatan Meningkatkan Stabilitas Perakitan dan OperasiDesain cekung berundak multi-lapis sangat cocok dengan dinding bagian dalam rongga pompa. Ini meningkatkan area kontak penyegelan dan meningkatkan keandalan penyegelan. Tonjolan posisi pada cincin luar dapat tertanam ke dalam alur pemasangan badan pompa. Ini mencegah diafragma bergeser atau membelok selama gerakan bolak-balik. Ini memastikan efisiensi transmisi daya dan stabilitas operasi pompa. Desain struktural ini mematuhi standar kesesuaian Elemen Penyegel untuk Katup dan sistem pompa diafragma terintegrasi.
3) Ketahanan Korosi Sedang untuk Pemindahan Kondisi Multi-Kerja Ini memiliki toleransi yang baik terhadap media berminyak seperti bahan bakar minyak, minyak pelumas dan minyak hidrolik, serta air, larutan asam-basa dan bubur industri. Itu tidak rentan terhadap pembengkakan, penuaan atau degradasi. Ini memenuhi persyaratan transfer media yang kompleks.
3. Skenario Aplikasi
1)Transfer Cairan IndustriSangat cocok untuk pompa diafragma pneumatik di industri pengolahan kimia, minyak bumi, dan mesin. Ini digunakan untuk mentransfer minyak pelumas, solar, pelarut kimia, bubur asam-basa dan media lainnya. Ini adalah bagian penting dari sistem Pompa Transfer Cairan Tersegel dalam penanganan cairan industri.
2) Penambangan dan Pengolahan Limbah Ini berlaku untuk pompa limbah pertambangan dan pompa diafragma pengolahan limbah. Ini memindahkan limbah, bubur mineral dan media lain yang mengandung sedimen dan kotoran. Ini tahan terhadap keausan dari partikel pengotor. Ini memenuhi persyaratan ketahanan Komponen Segel Tekanan di lingkungan kerja yang keras.
3) Transfer Tambahan Makanan dan Farmasi Dapat digunakan pada pompa diafragma pneumatik food grade (diperlukan bahan HNBR food grade). Ini mentransfer minyak nabati, saus dan media lainnya. Ini memenuhi persyaratan transfer polusi rendah. Hal ini sejalan dengan standar keamanan Rakitan Gasket & Membran untuk peralatan yang bersentuhan dengan makanan.
4. Solusi Titik Sakit
1) Mengatasi Ketahanan Minyak yang Buruk pada Diafragma Biasa Diafragma karet biasa rentan terhadap pembengkakan dan penuaan jika bersentuhan dengan media berminyak. Hal ini menyebabkan kebocoran pompa atau kegagalan transmisi daya. Ketahanan minyak pada bahan HNBR memungkinkan adaptasi terhadap transfer media berminyak. Ini sangat mengurangi frekuensi penggantian diafragma. Ini mengoptimalkan masa pakai komponen Pompa Diafragma Tersegel.
2) Mengatasi Keausan dan Kerusakan pada Gerakan Bolak-balik Frekuensi Tinggi Diafragma dengan kekerasan rendah rentan terhadap deformasi dan robek selama gerakan bolak-balik dalam jangka panjang. Diafragma dengan kekerasan tinggi tidak memiliki elastisitas yang cukup untuk menyesuaikan dengan rongga pompa. Kekerasan 65–70° menyeimbangkan elastisitas dan ketahanan aus. Hal ini memungkinkannya menahan gerakan frekuensi tinggi dari pompa diafragma pneumatik. Ini memperpanjang siklus pemeliharaan peralatan. Ini meningkatkan keandalan diafragma bantu Pompa Hidraulik Tersegel Mikro.
3) Mengatasi Penyegelan Rongga Pompa yang Buruk Diafragma datar yang halus tidak sesuai dengan rongga pompa. Mereka dengan mudah menyebabkan arus balik sedang atau kebocoran udara. Struktur berundak meningkatkan permukaan kontak penyegelan. Tonjolan posisi mencegah perpindahan. Ini sepenuhnya memecahkan masalah penurunan efisiensi pompa yang disebabkan oleh kegagalan penyegelan. Ini meningkatkan kinerja Diafragma Ketat Cairan dalam sistem pompa diafragma.
4) Mengatasi Kemampuan Beradaptasi yang Buruk dalam Kondisi Kerja yang Kompleks Diafragma biasa sulit memenuhi persyaratan ketahanan suhu tinggi-rendah dan transfer multi-medium. Ketahanan cuaca dan ketahanan sedang dari material HNBR memungkinkan adaptasi terhadap kondisi kerja yang kompleks dan keras seperti industri dan pertambangan. Ini meningkatkan fleksibilitas badan pompa. Ini memenuhi beragam tuntutan Elemen Penyegel untuk Katup dalam sistem kontrol fluida.
